پمپ وکیوم روتس (Roots Vacuum Pump )
۱۲ ماه گارانتی
معتبر شرکتی
۱۰ سال خدمات
پس از فروش
تامین قطعات
یدکی و مصرفی اصلی
امکان تعمیرات جزئی و اساسی
پمپ وکیوم روتس (Roots Vacuum Pump) برای ایجاد وکیوم در کاربردهای صنعتی مورد استفاده قرار می‌گیرد. ایجاد وکیوم در این دستگاه توسط بیرشفت وکیوم آن از طریق چرخش دقیق روتورهای آن با طراحی ۲ لوب و ۳ لوب در محفظه‌ی سیلندر بیرشفت، جریان هوای پایداری را ایجاد می‌نماید. سیستم روانکاری این دستگاه از نوع پاششی بوده و برای جلوگیری از نشت روغن و ورود آلودگی، از سیلینگ یا آب‌بندهای مناسب و کارا استفاده شده است. پمپ وکیوم روتس (Roots Vacuum Pump) برای کاربردهای مختلف در صنایع مورد استفاده قرار می‌گیرد.
مشخصات فنی
دبی ورودی از ۱۰ تا ۸۲۰۰ مترمکعب بر ساعت
ایجاد اختلاف فشار
از ۲۰۰- تا ۸۰۰- میلی بار
سایز لوله ورودی/خروجی
۱ تا ۱۲ اینچ
(۲۵ DN تا ۳۰۰ DN)
سایز الکتروموتور
از ۱/۱ تا ۳۰۰ کیلووات
روتورهای دورانی غلطکی ۲ لوب و ۳ لوب
راهنمای انتخاب مدل و سایز پمپ وکیوم روتس (Roots Vacuum Pump)
ساخت صنایع آب و عمران ایران
PERFORMANCE BASED ON INLET CONDITIONS OF 20 °C AND 1013 mbar
| wdt_ID | Roots Blower Model | Maximum Vacuum [mbar] | Volume Flow Range [m^3/h] | Maximum Discharge Temperature [°C] | Maximum Motor Power [KW] | Blower Speed Range [RPM] | Nominal Size | Bare Shaft Weight [Kg] | wdt_created_by | wdt_created_at | wdt_last_edited_by | wdt_last_edited_at | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ۱ | SA 22 | ۸۰۰ | ۲۰ - ۹۵ | ۱۳۴ | ۴ | ۲۳۵۰ - ۴۵۰۰ | DN 25 | ۱۵ | Mehtiish | ۰۳/۰۸/۲۰۲۵ ۰۲:۲۹ PM | Mehtiish | ۱۵/۰۸/۲۰۲۵ ۱۱:۴۸ PM | |
| ۲ | SA 24 | ۴۵۰ | ۶۰ - ۲۰۵ | ۱۳۳ | ۵.۵ | ۲۳۵۰ - ۴۵۰۰ | DN 50 | ۲۰ | Mehtiish | ۰۳/۰۸/۲۰۲۵ ۰۳:۴۰ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۱۲:۵۷ PM | |
| ۳ | SA 33 | ۸۰۰ | ۷۰ - ۲۸۰ | ۱۳۶ | ۵.۵ | ۱۳۵۰ - ۳۰۰۰ | DN 80 | ۴۹ | Mehtiish | ۰۳/۰۸/۲۰۲۵ ۰۳:۵۳ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۱۲:۵۷ PM | |
| ۴ | SA 45 | ۴۵۰ | ۱۵۰ - ۵۳۰ | ۱۳۴ | ۱۱ | ۱۳۵۰ - ۳۰۰۰ | DN 80 | ۴۹ | ALIMAH4718 | ۰۴/۰۸/۲۰۲۵ ۱۱:۴۹ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۱۲:۵۷ PM | |
| ۵ | SA 56 | ۴۵۰ | ۳۱۵ - ۸۴۰ | ۱۳۶ | ۱۵ | ۱۳۰۰ - ۲۵۰۰ | DN 100 | ۷۷ | ALIMAH4718 | ۰۴/۰۸/۲۰۲۵ ۱۱:۵۰ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۱۲:۵۸ PM | |
| ۶ | SA 68 | ۵۰۰ | ۴۰۰ - ۱۱۵۰ | ۱۳۳ | ۳۰ | ۱۰۵۰ - ۲۰۰۰ | DN 125 | ۱۲۹ | ALIMAH4718 | ۰۴/۰۸/۲۰۲۵ ۱۱:۵۱ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۱۲:۵۸ PM | |
| ۷ | SA615 | ۴۵۰ | ۸۵۰ - ۲۲۰۰ | ۱۳۳ | ۳۷ | ۱۰۵۰ - ۲۰۰۰ | DN 150 | ۱۹۳ | ALIMAH4718 | ۰۴/۰۸/۲۰۲۵ ۱۱:۵۲ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۰۱:۰۳ PM | |
| ۸ | SA711 | ۵۰۰ | ۸۳۰ - ۲۰۰۰ | ۱۳۴ | ۳۷ | ۹۵۰ - ۱۷۵۰ | DN 150 | ۲۴۰ | ALIMAH4718 | ۰۴/۰۸/۲۰۲۵ ۱۱:۵۵ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۰۱:۰۳ PM | |
| ۹ | SA718 | ۴۰۰ | ۱۴۵۰ - ۳۳۵۰ | ۱۳۳ | ۵۵ | ۹۵۰ - ۱۷۵۰ | DN 200 | ۲۹۵ | ALIMAH4718 | ۰۴/۰۸/۲۰۲۵ ۱۱:۵۶ PM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۰۱:۰۳ PM | |
| ۱۰ | SA 90 ST-P | ۸۰۰ | ۲۰۰۰ - ۴۹۰۰ | ۱۴۴ | ۲۰۰ | ۳۳۰۰ - ۸۲۰۰ | DN 250 | ۶۹۰ | ALIMAH4718 | ۰۵/۰۸/۲۰۲۵ ۱۲:۰۳ AM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۰۱:۰۴ PM | |
| ۱۱ | SA150 ST-P | ۸۰۰ | ۸۲۰۰ - ۳۳۰۰ | ۱۳۴ | ۳۱۵ | ۸۵۰ - ۱۶۰۰ | DN 300 | ۱۰۸۰ | ALIMAH4718 | ۰۵/۰۸/۲۰۲۵ ۱۲:۰۴ AM | ALIMAH4718 | ۰۷/۰۸/۲۰۲۵ ۰۱:۰۴ PM |
|
Roots |
Maximum |
Volume Flow |
Maximum |
Maximum |
Blower Speed |
Nominal |
Bare Shaft |
|---|---|---|---|---|---|---|---|
| SA 22 | ۸۰۰ | ۲۰-۹۵ | ۱۳۴ | ۴ | ۲۳۵۰ - ۴۵۰۰ | DN 25 | ۱۵ |
| SA 24 | ۴۵۰ | ۶۰ - ۲۰۵ | ۱۳۳ | ۵.۵ | ۲۳۵۰ - ۴۵۰۰ | DN 50 | ۲۰ |
| SA 33 | ۸۰۰ | ۷۰ - ۲۸۰ | ۱۳۶ | ۵.۵ | ۱۳۵۰ - ۳۰۰۰ | DN 80 | ۴۹ |
| SA 45 | ۴۵۰ | ۱۵۰ - ۵۳۰ | ۱۳۴ | ۱۱ | ۱۳۵۰ - ۳۰۰۰ | DN 80 | ۴۹ |
| SA 56 | ۴۵۰ | ۳۱۵ - ۸۴۰ | ۱۳۶ | ۱۵ | ۱۳۰۰ - ۲۵۰۰ | DN 100 | ۷۷ |
| SA 68 | ۵۰۰ | ۴۰۰ - ۱۱۵۰ | ۱۳۳ | ۳۰ | ۱۰۵۰ - ۲۰۰۰ | DN 125 | ۱۲۹ |
| SA 615 | ۴۵۰ | ۸۵۰ - ۲۲۰۰ | ۱۳۳ | ۳۷ | ۱۰۵۰ - ۲۰۰۰ | DN 150 | ۱۹۳ |
| SA 711 | ۵۰۰ | ۸۳۰ - ۲۰۰۰ | ۱۳۴ | ۳۷ | ۹۵۰ - ۱۷۵۰ | DN 150 | ۲۴۰ |
| SA 718 | ۴۰۰ | ۱۴۵۰ - ۳۳۵۰ | ۱۳۳ | ۵۵ | ۹۵۰ - ۱۷۵۰ | DN 200 | ۲۹۵ |
| SA 90 ST-P | ۸۰۰ | ۲۰۰۰ - ۴۹۰۰ | ۱۴۴ | ۲۰۰ | ۳۳۰۰ - ۸۲۰۰ | DN 250 | ۶۹۰ |
| SA 150 ST-P | ۸۰۰ | ۳۳۰۰ - ۸۲۰۰ | ۱۳۴ | ۳۱۵ | ۸۵۰ - ۱۶۰۰ | DN 300 | ۱۰۸۰ |
اجزا اصلی محصول

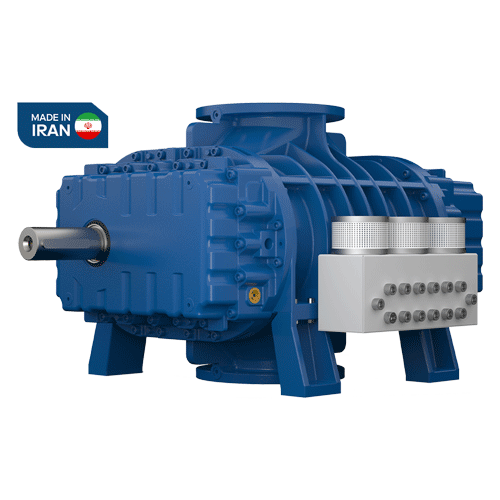

بیرشفت پمپ وکیوم روتس
(Roots Vacuum Bare Shaft)
این شرکت اولین سازنده بیرشفت پمپ وکیوم روتس دارای Pre-Inlet در ایران برای بازه دبی ۱۰ تا ۸۲۰۰ متر مکعب در ساعت می باشد. طراحی خاص سیلندر، امکان ایجاد وکیوم تا ۸۰۰- میلی بار گیج را برای این نوع از پمپ فراهم می کند. در حال حاضر پمپ های وکیوم در هر دو تیپ دولوب و سه لوب و در ۱۱ سایز توسط این شرکت دانش بنیان تولید می گردد. علاوه بر تولیدات داخلی، شرکت صنایع آب و عمران ایران، تأمین کننده پمپ وکیوم روتس از برندهای برجسته جهانی نظیر Aerzen و PedroGil نیز می باشد.

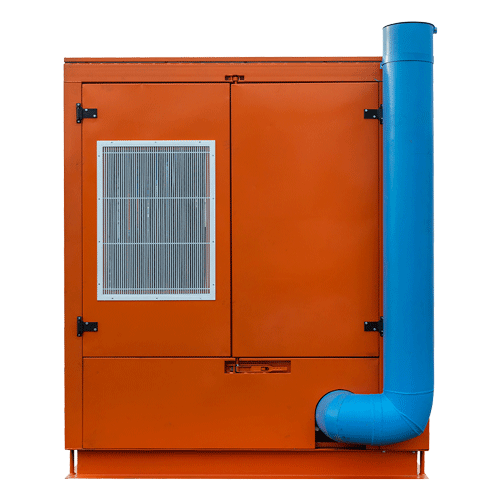

اتاق های عایق صوت
اتاق‌های عایق صوت برای کاهش آلودگی صوتی ناشی از تجهیزات صنعتی، از جمله پمپ های وکیوم روتس، استفاده می شود. این اتاق ها با استفاده از مواد جاذب صوت، آلودگی صوتی را به کمتر از ۸۵ دسی بل (dB) کاهش می‌دهد. اتاق‌ها در ۷ سایز استاندارد (۲۵ DN تا ۴۰۰ DN) تا حجم ۷۰ متر مکعب، پاسخگوی نیازهای متنوع صنایع می‌باشد.
سایز لوله خروجی
۱ تا ۱۲ اینچ
(۲۵ DN تا ۴۰۰ DN)
کاهش آلودگی صوتی
تا کمتر از ۸۵dB
تجهیزات جانبی همراه و اقلام سفارشی
شرکت صنایع آب و عمران ایران، سازنده، طراح و تامین کننده کلیه تجهیزات جانبی و اقلام سفارشی و لوازم مصرفی پمپ وکیوم روتس می‌باشد.
تجهیزات جانبی همراه
.بلوئر بیرشفت نوع روتس
. شاسی نگهدارنده یونیت
. فیلتر هوا ورودی
. صداخفه کن ورودی
. صداخفه کن خروجی
. شیر تخلیه فشار
. شیر یک‌طرفه
. فشار سنج
. الکتروموتور
. دفترچه راهنما بهره‌برداری
. تسمه انتقال قدرت
. اتصال لاستیکی
. بست اتصال لاستیکی
. لرزه‌گیر
اقلام سفارشی
. لوازم یدکی ۲ ساله
. لوازم یدکی ۵ ساله
. ترنسمیتر دما
. ترنسمیتر فشار
. ترنسمیتر وکیوم
. ترنسمیتر ارتعاشات
