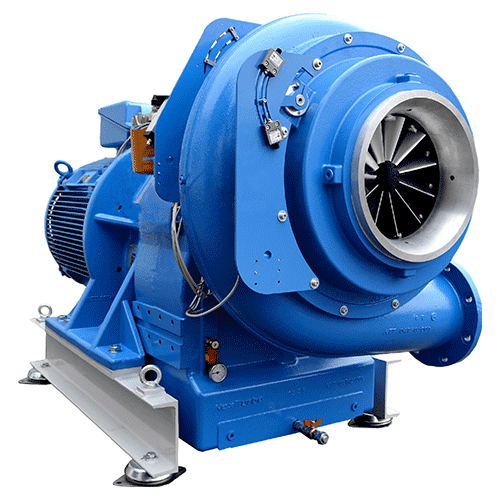

توربو بلوئر گیربکس یکپارچه
(Integrally Geared Turbo Blower)
۲۴ ماه گارانتی
معتبر شرکتی
۱۵ سال خدمات
پس از فروش
۲۵ تا ۳۰ درصد
صرفه جویی
انرژی
نیاز به سرویس
و نگهداری کم
شرکت صنایع آب و عمران ایران، با بهره‌گیری از همکاری فنی با NextTurbo Technologies ایتالیا، نسل جدیدی از توربو بلوئر – کمپرسورهای گیربکس یکپارچه (Integrally Geared) را به تولید رسانده و به صنایع کشور عرضه می‌نماید. این تجهیزات پیشرفته، مهندسی شده برای تأمین هوا تا دبی ۷۰۰۰۰ متر مکعب بر ساعت و ایجاد فشار تا ۲.۴۵ بار مطلق (در شرایط استاندارد)، مورد استفاده قرار میبگیرد. استفاده از مکانیزم گیربکس یکپارچه (Integrally Geared) جهت دستیابی به سرعت بالا با استفاده از موتور های استاندارد دور پایین، در کنار پروانه های سانتریفیوژ (Impellers) ساخته شده از آلیاژهای خاص، دیفیوزرهای (Diffusers) خروجی دستگاه، و سیستم کنترل دقیق جریان از طریق پره‌های تنظیم در ورودی هوا (IGV)، منجر به راندمان بالا و پایدار می‌گردد. این بلوئر – کمپرسورها برای کاربردهای مختلف در صنایع مورد استفاده قرار میگیرد.
مشخصات فنی
دبی ورودی تا ۷۰۰۰۰ مترمکعب بر ساعت
ایجاد اختلاف فشار
تا ۱۴۵۰ میلی بار
سایز لوله ورودی/خروجی
۵ تا ۲۰ اینچ
(125 DN تا 500 DN)
سایز الکتروموتور
تا ۳ مگاوات

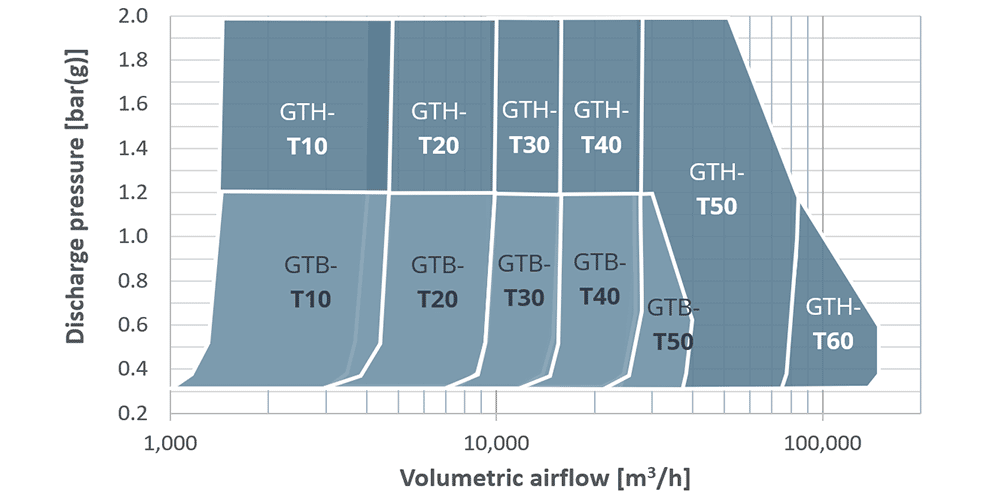

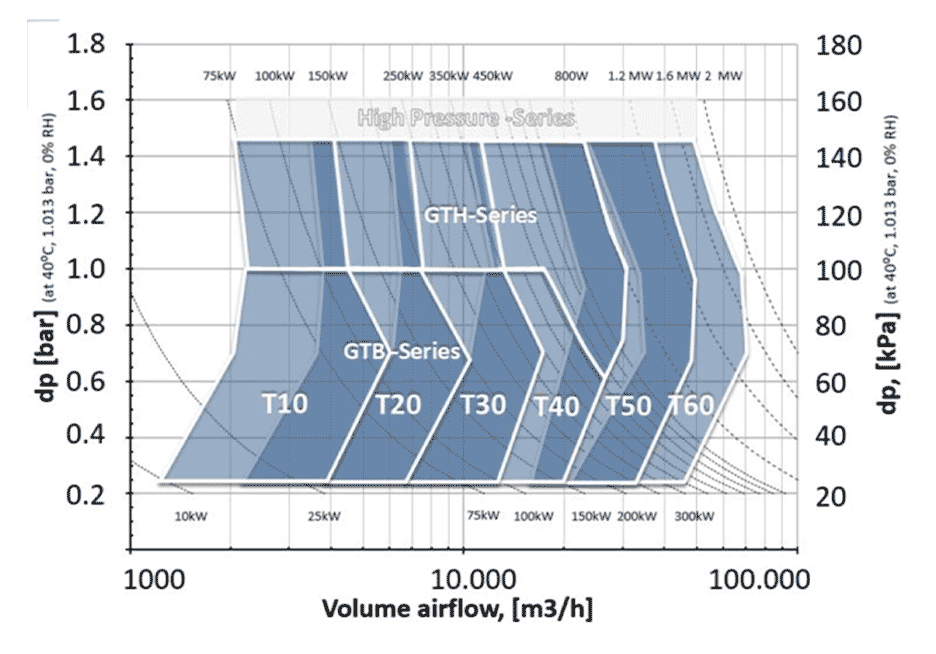

راهنمای انتخاب سریع مدل و سایز توربو بلوئر - کمپرسورهای گیربکس یکپارچه (Integrally Geared Turbo Blower)
ساخت مشترک NTT ایتالیا و صنایع آب و عمران ایران
توضیحات تکمیلی محصول
انطباق پذیر
انطباق دبی و فشار توسط کنترل ۲ نقطه ایراندمانی بالا و پایدار
بهینه سازی هوشمند توسط PLC
استفاده از قطعات استاندارد
الکتروموتورهای IEC، بیرینگ ها و PLC های استانداردنیاز به سرویس و نگهداری کم
قابل اجرا توسط پرسنل بهره بردار در سایتقابل اعتماد
فناوری اثبات شدهگیربکس یکپارچه (Integrally Geared)
استحکام بالا در انتقال گشتاور یا نیروپره های تنظیم در ورودی هوا (IGV)
جهت دستیابی به راندمان بالادفیوزر های خروجی دستگاه (VDV)
تنظیم دبی دستگاه در محدوده 40 تا 100 درصدطراحی سفارشی پروانه سانتریفیوژ
(Impeller)
طراحی هندسه پروانه براساس نقطه عملکرد مشتریراندمانی بالا و پایدار

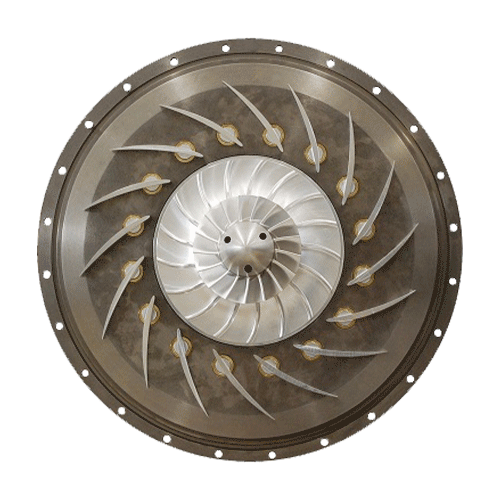

بهینه سازی هوشمند توسط PLCدفیوزر های خروجی دستگاه
(Variable Diffuser Vanes - VDV)
سیستم پیشرفته پره‌های دیفیوزر متغیر (VDV) به بلوئر این قابلیت را می‌دهد که دبی هوای خروجی را در یک گستره بسیار وسیع (از ۴۰٪ تا ۱۰۰٪ ظرفیت طراحی شده)، به دقت کنترل کند. نکته مهم این است که این کنترل در حالی صورت میگیرد که موتور با سرعت ثابت، کار کند. مزیت کلیدی این مکانیزم این است که برخلاف روش‌های سنتی (مانند استفاده از شیر در خروجی)، تنظیم جریان هوا هیچ‌گونه افت فشار و اتلاف انرژی در قسمت تخلیه ایجاد نمی‌کند. این به معنای حفظ حداکثر راندمان حتی در زمان‌هایی است که به دبی کمتری نیاز دارید.

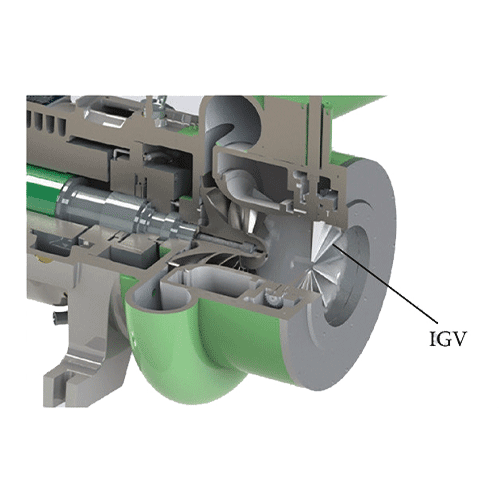

پره‌های تنظیم در ورودی هوا
(Inlet Guide Vanes - IGV)
پره‌های تنظیم در ورودی (IGV)، با ایجاد یک چرخش اولیه (Pre-rotation) در هوای ورودی، محدوده کاری (Envelope) بلوئر – کمپرسور را با شرایط متغیر محیطی تطبیق می‌دهد. این امر از افت شدید راندمان در شرایط عملکردی خارج از نقطه طراحی (Off-Design) جلوگیری می‌کند.سیستم کنترل دو نقطه‌ای، از ترکیب همزمان دو مکانیزم کنترلی مستقل IGV و VDV برای بهینه‌سازی عملکرد دستگاه در محدوده وسیعی از شرایط فرآیندی استفاده می‌کند؛بطوریکه دستگاه همیشه در نقطه ای نزدیک به نقطه بهینه راندمان (Best Efficiency Point – BEP) کار کند.

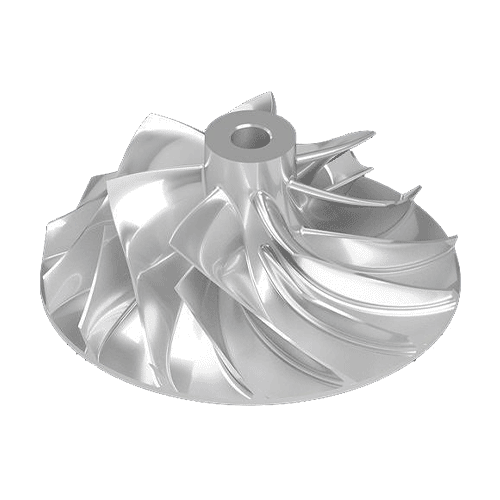

طراحی سفارشی پروانه سانتریفیوژ (Impeller)
طراحی پروانه سانتریفیوژ (Impeller) در محصولات ما یک فرآیند کاملاً سفارشی بر اساس شرایط محیطی و نقطه عملکرد شما طراحی و مهندسی می‌شود. برای هر پروژه، هندسه پروانه سانتریفیوژ و پروفایل آیرودینامیکی پره‌های آن به صورت اختصاصی محاسبه شده و با هندسه دیفیوزر به طور هماهنگ بهینه‌سازی می‌شود.

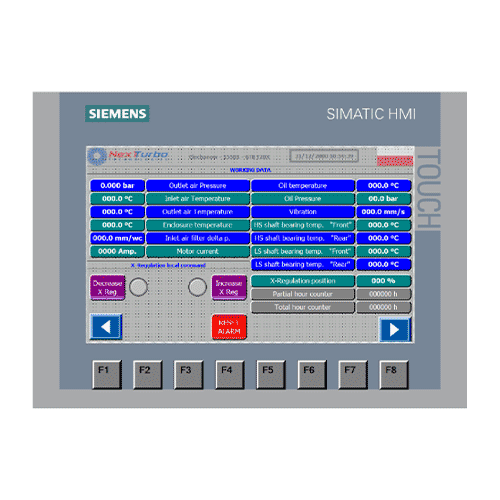

راندمانی بالا و پایدار توسط سیستم کنترلی پیشرفته
یک کنترل‌گر منطقی برنامه‌پذیر (PLC) به همراه رابط کاربری (HMI)، وظیفه مدیریت و نظارت بر تمامی پارامترهای عملکردی توربو بلوئر های Integrally Geared نظیر فشار، دبی، دما، ارتعاشات، کنترل IGV، حفاظت از تجهیز و بهینه‌سازی مصرف انرژی را بر عهده دارد. این سیستم‌ها قابلیت اتصال به سیستم‌های کنترل مرکزی را نیز دارا هستند.
Integrally Geared، جداسازی هوشمندانه مکانیزم ها

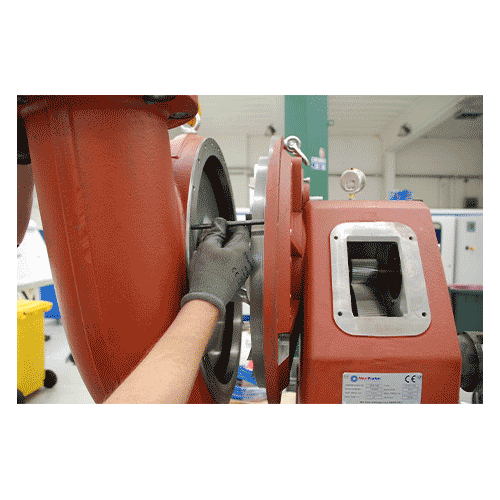

مکانیزم Integrally Geared در مقایسه با مکانیزم Direct-Drive، با مستقل کردن دور الکتروموتور از پروانه های سانتریفیوژ به وسیله گیربکس افزاینده دور، امکان استفاده از موتورهای استاندارد دور پایین به جای الکتروموتورهای دور بالا را برای چرخش پروانه های سانتریفیوژ فراهم می کند. همچنین، این تفکیک ساختاری، سبب مستقل شدن موتور از پروانه های سانتریفیوژ شده و در نتیجه سرویس‌های دوره‌ای برای انجام تعمیرات پیشگیرانه را برای پرسنل بهره بردار در محل، ممکن می‌سازد.
