بلوئر ساید چنل اف پی زد (FPZ side channel blower)
FPZ ایتالیا، با بیش از 50 سال فعالیت در زمینه تجهیزات هوادهی و وکیوم، امروزه انواع ساید چنل را در مدلهای MS، MD، TS و TD به عنوان راهحلی اقتصادی برای انتقال هوا و گازهای فرایندی، با قابلیت تولید پیوسته فشار یا خلاء در بازار عرضه میکند. اساس کار این دستگاهها بر پایه انتقال انرژی جنبشی به سیال از طریق یک یا چند پروانه (Impellers) که درون محفظهای با کانالهای جانبی (Side Channels) قراردارد، میچرخد.
آنچه که سایدچنل PFZ ایتالیا را از بقیه برندهای جهانی متمایز میکند، 100% ساخت اروپا، کیفیت مثال زدنی و گواهینامه ATEX (ضد انفجار) آن است. از این رو ساید چنلهای این شرکت، محبوبیت زیادی در ایران دارد. صنایع آب و عمران ایران با تامین و تولید تجهیزات جانبی و اتاقهای عایق صوت بلوئرهای سایدچنل، امکان سفارشی سازی این محصول را برای صنایع مختلف کشور فراهم کرده است.
مشخصات فنی
دبی ورودی تا 2400
مترمکعب بر ساعت
ایجاد اختلاف فشار
از 450- تا 450 میلی بار
سایز الکتروموتور
تا 22 کیلووات
سایز لوله ورودی/خروجی
۱ تا 5 اینچ
(25 DN تا 125 DN)
راهنمای انتخاب مدل و سایز بلوئر ساید چنل fpz
ساخت صنایع آب و عمران ایران
* note for noise: Noise level measured at a distance of 1m with ducted intake and definery,
in accordauce with Standard ISO 3744.
| Side Channel Model | Power (Pn) [KW] | Maximum Diifferencial Pressure [mbar] | Q max [m^3/h] | "* Sound Level (dB)" | "Weight [Kg]" | |
| "Suction (Vacuum)" | Compression | |||||
| K03MS-Series | 0.55 | 180 | -160 | 74 | 60 | 12 |
| K04MS-Series | 1.5 | 250 | -225 | 137 | 63 | 19.5 |
| K05MS-Series | 3 | 300 | -240 | 219 | 69 | 30.5 |
| K06MS-Series | 4 | 340 | -270 | 304 | 72 | 41 |
| K06TS-Series | 7.5 | 300 | -250 | 563 | 76 | 71.5 |
| K06TD-Series | 7.5 | 550 | -400 | 312 | 75 | 61.5 |
| K09MS-Series | 11 | 450 | -350 | 663 | 79 | 87.5 |
| K10MS-Series | 15 | 500 | -350 | 782 | 82 | 95 |
| K07MS-Series | 5.5 | 400 | -250 | 414 | 78 | 61.5 |
| K07MD-Series | 5.5 | 650 | -450 | 181 | 73 | 61 |
| K08MS-Series | 9.2 | 450 | -350 | 536 | 79 | 77.5 |
| K08RM-Series | 7.5 | 650 | -450 | 236 | 75 | 68.5 |
| K05TD-Series | 4 | 475 | -400 | 215 | 74 | 43.5 |
| K12MS- Series | 18.5 | 425 | -325 | 1022 | 84 | 132 |
توضیحات تکمیلی محصول
بلوئرهای ساید چنل، به عنوان راه حلی اقتصادی و مناسب برای پروژههایی که دارای محدودیت فضا هستند، مورد استفاده قرار میگیرند. ساید چنلها در صنایع مختلفی نظیر تصفیه آب و فاضلاب (هوادهی)، پرورش آبزیان، سیستمهای انتقال پنوماتیک، صنایع بستهبندی (وکیوم)، وکیوم مرکزی و تجهیزات پزشکی، انتخابی ایدهآل و کارآمد محسوب میشوند. شرکت صنایع آب و عمران ایران، تامین کننده بلوئر سایدچنل از برند FPZ است.

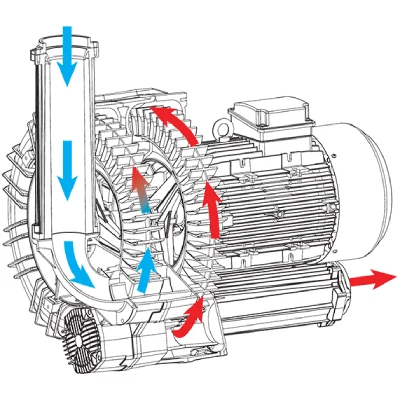

مراحل و نحوه کارکرد دستگاه
۱.هوا یا گاز از طریق ورودی (Inlet) وارد دستگاه میشود.
۲. پروانه (Impeller) با تعداد زیادی پره که با دقت بالانس شده، با سرعت بالا میچرخد.
۳. نیروی گریز از مرکز ایجاد شده توسط پروانه، هوا را به سمت کانالهای جانبی (Side Channels) که در دو طرف بدنه قرار دارند، هدایت میکند.
۴. در این کانالها، هوا تحت یک سری چرخشهای مارپیچی قرار گرفته و انرژی جنبشی آن به تدریج به فشار تبدیل میشود. هرچه هوا مسیر طولانیتری را در این کانالها طی کند، فشار آن بیشتر افزایش مییابد (یا در حالت مکنده، وکیوم نسبی بیشتری ایجاد میشود).
۵.در نهایت، هوای فشرده شده (یا گاز مکیده شده) از طریق خروجی (Outlet) از دستگاه خارج میشود.
این فرآیند مداوم، جریانی یکنواخت را برای طیف وسیعی از کاربردهای صنعتی و غیرصنعتی فراهم میکند.

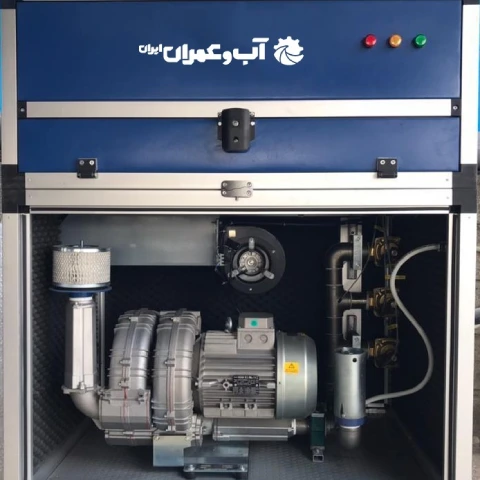

اتاق عایق صوت
اتاقهای عایق صوت ساخت شرکت صنایع آب و عمران ایران طراحی شده برای کاهش آلودگی صوتی ناشی از تجهیزات صنعتی، از جمله بلوئرهای ساید چنل FPZ، پیشنهاد می شود. این اتاق ها با استفاده از مواد جاذب صوت، آلودگی صوتی را به کمتر از 75 دسی بل (dB) کاهش میدهد. اتاقها در 3 سایز استاندارد، برای سایزهای 25 DN تا 125 DN از بلوئرهای ساید چنل مناسب است.
سایز لوله خروجی
(25 DN تا 100 DN)
کاهش آلودگی صوتی
تا کمتر از ۷۵dB
تجهیزات جانبی
شرکت صنایع آب و عمران ایران، سازنده، طراح و تامین کننده کلیه تجهیزات جانبی و اقلام سفارشی و لوازم مصرفی بلوئرهای ساید چنل FPZ است:
۱- محفظه فیلتر
۲- فیلتر هوای ورودی
۳- لوله اتصال فیلتر
۴- لوله اتصال
۵- لوله لاستیکی
۶- شیر تخلیه فشار
۷- لوله خفه کن
۸- شیر یکطرفه
۹- گیج فشار
۱۰- رابط ورودی
